本页内容主要叙述了串口语音芯片厂家jbo竞博电子生产的YX6100-16S的一些基本使用要领，，，，，若是需要基于51内核单片机或者安卓开发系统，，，，，控制播放，，，，，C语音程序，，，，，原理图，，，，，原理图库，，，，，PCB库的可以联系jbo竞博在线职员。。。

1.0、YX6100-16S串口语音芯片简介

       YX6100-16S集成了MP3、WMV的硬解1码。。。支持FAT16、FAT32文件系统。。。直接播放SPI-FLASH卡内部歌曲，，，，，稳固可靠是此款产品的特点，，，，，芯片体积小，，，，，声音还原清晰，，，，，控制方式简朴，，，，，是宽大电子工程师快速上手调试语音程序的，，，，，优先选择。。。

1.1、YX6100-16S语音芯片功效

1、支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48；；

2、支持播放WAV /MP3名堂文件；；

3、24位DAC输出，，，，，动态规模支持90dB，，，，，信噪比支持85dB；；

4、完全支持FAT16、FAT32文件系统，，，，，支持32G的TF/SD卡，，，，，32G、U盘、或128M Bit SPI-FLASH芯片。。。

5、支持单片机异步串口UART控制：暂停播放、上下曲、音量加减、循环播放、 音量设置等；；

6、支持15段自选内容组合播放；；

7、支持指定文件夹文件名播放，，，，，同时支持盘问目今播放歌曲序号名，，，，，多文件夹之间插播；；

8、通过安卓手机数据线毗连电脑，，，，，可以显示盘符类似U盘拷贝方式，，，，，拷贝音乐文件；；

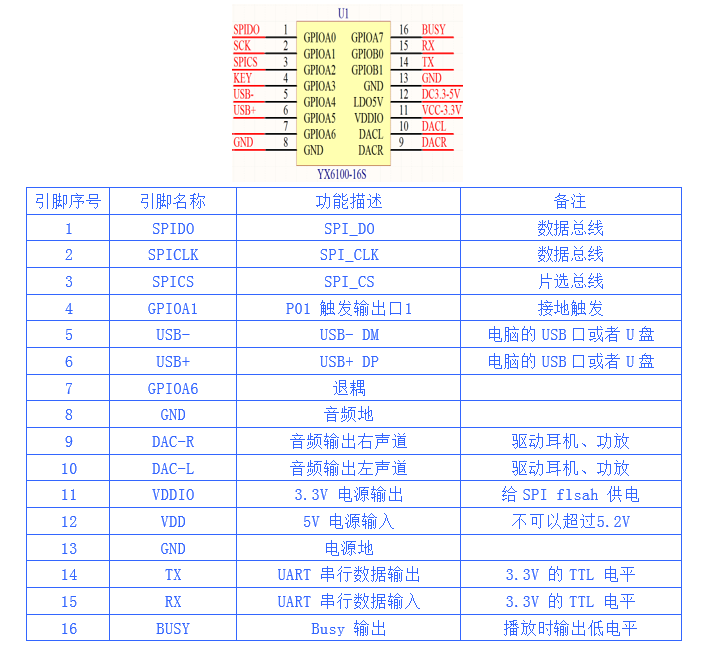

1.2、YX6100-16S语音芯片引脚界说

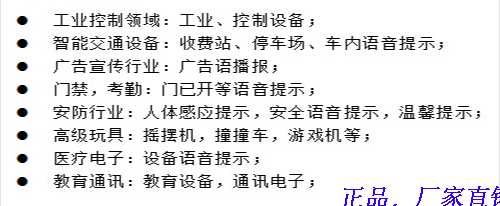

1.3、YX6100-16S语音芯片应用场合

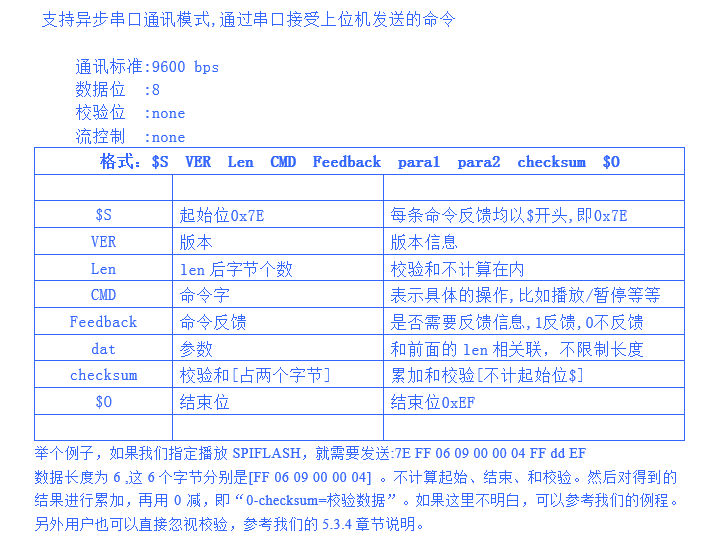

1.4、YX6100-16S语音芯片串口通讯协议

jbo竞博通讯分为以下两大块

1、控制指令、这里是控制芯片怎样事情。。。

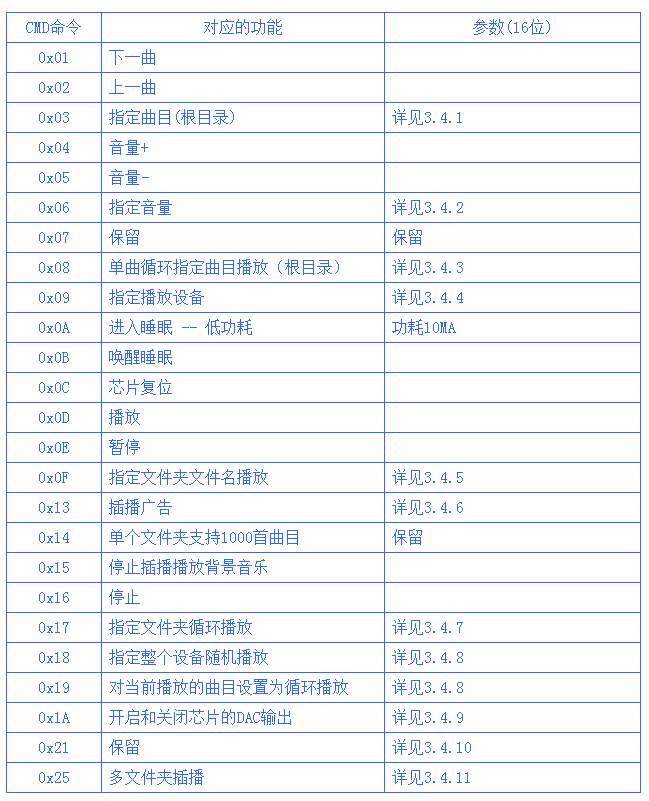

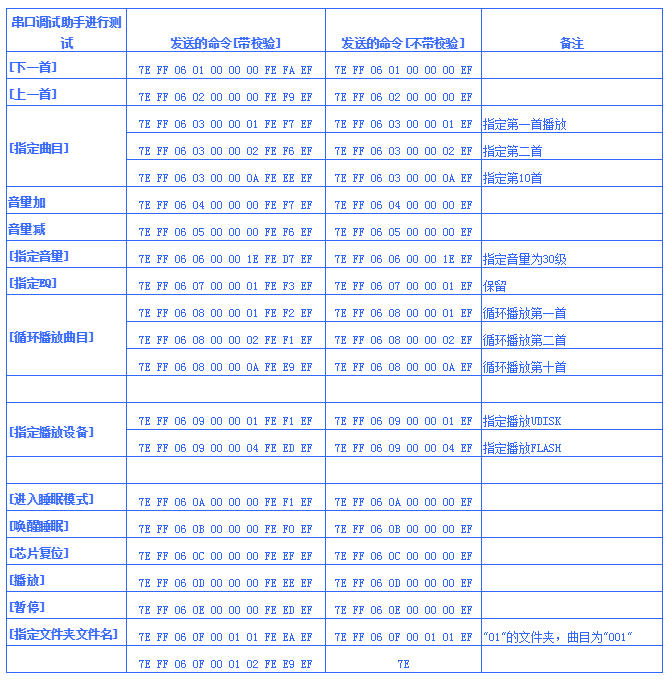

YX6100-16S语音芯片控制指令集

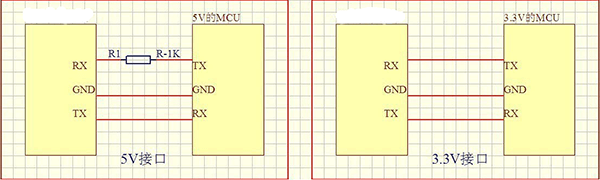

YX6100-16S语音芯片单片机毗连参考图

1、芯片的串口为3.3V的TTL电平，，，，，以是默认的接口的电平为3.3V。。。

2、若是系统是5V。。。那么建议在串口的对接接口串联一个1K的电阻。。。这样足以知足一般的要求。。。

3、芯片在5V和3.3V的系统中均正常的测试过，，，，，一切正常。。。均接纳的是直连的方式，，，，，并没有串1K的电阻，，，，，一般的芯片都是能够兼容3.3V和5V的电平。。。可是用户在现实的产品开发历程中，，，，，一定要严酷的测试，，，，，注重电平的转换。。。强烈建议用户单片机5V的情形下，，，，，TX和RX都能各串1个1.5K左右的电阻。。。

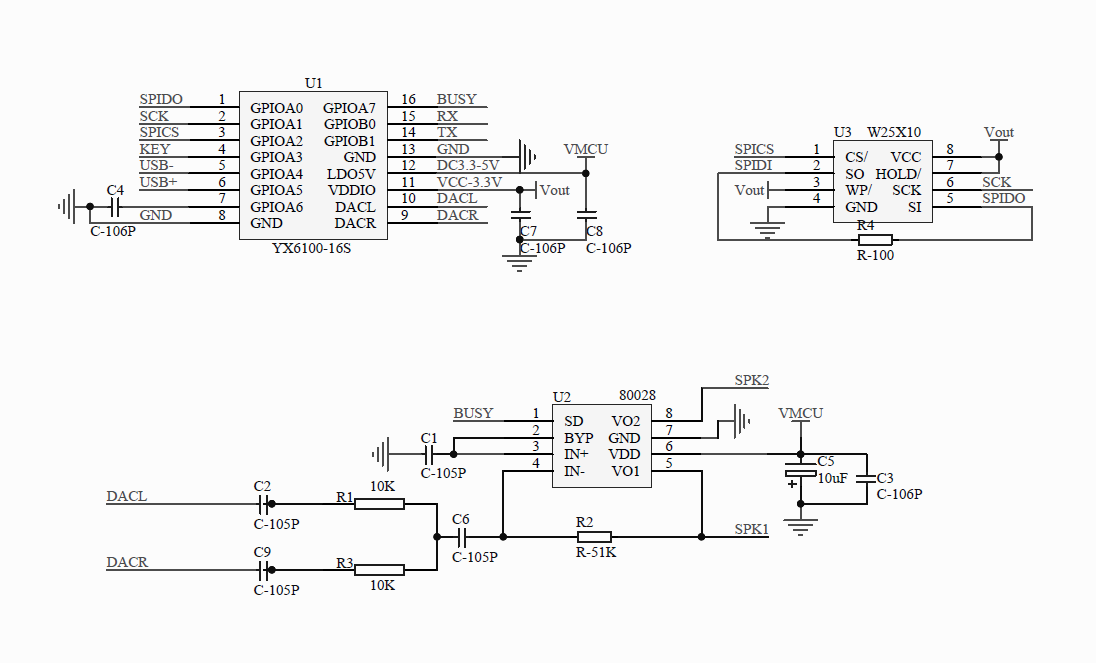

YX6100-16S语音芯片3W功放原理图

芯片链接：https://item.taobao.com/item.htm?id=524768744886

喇叭链接：https://item.taobao.com/item.htm?id=605213953390

功放链接：https://item.taobao.com/item.htm?id=39433265990

闪存链接：https://item.taobao.com/item.htm?id=14538154240

？？？榱唇樱篽ttps://item.taobao.com/item.htm?id=526251210042

相关资料：YX6100-16S语音芯片中文资料下载>>>
